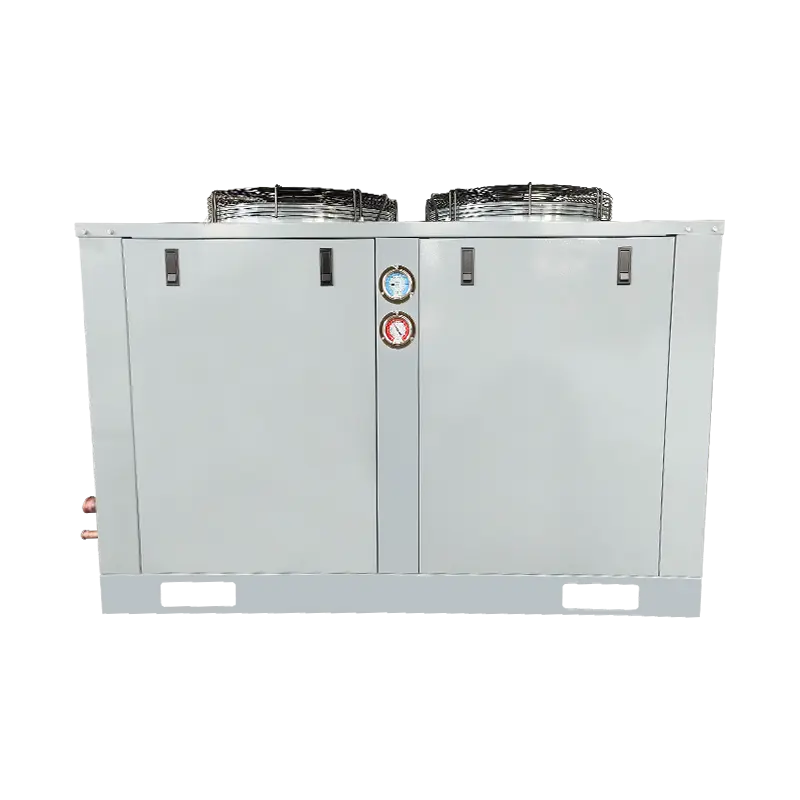

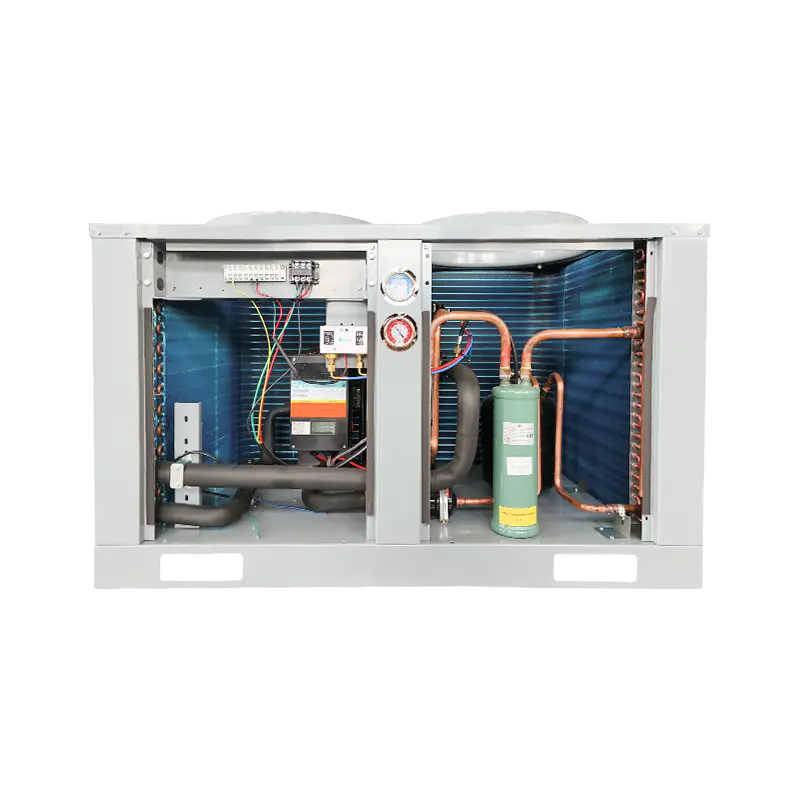

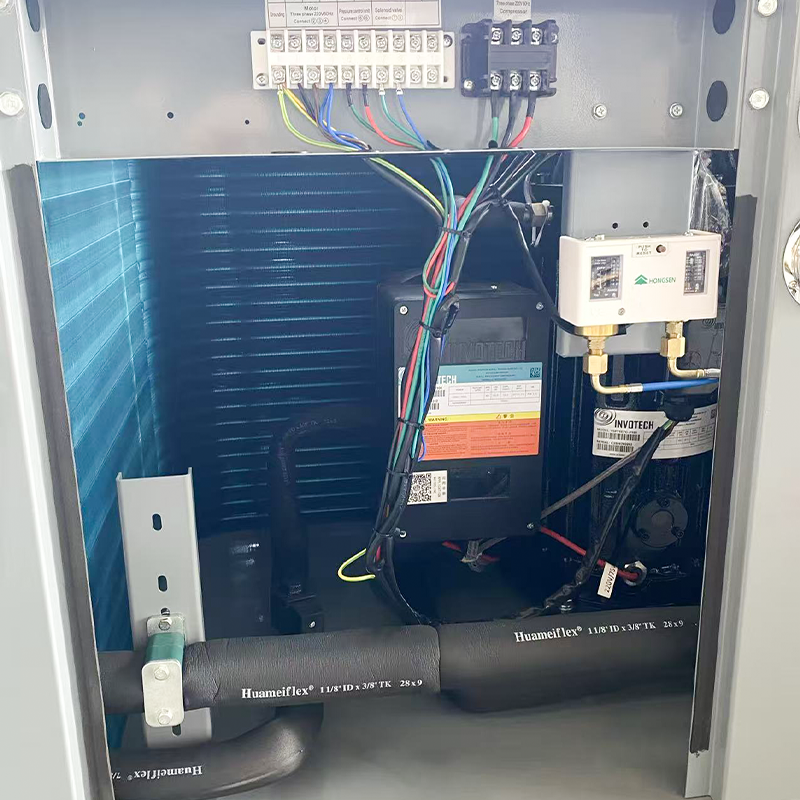

上部空気出口凝縮ユニット(コープランドコンプレッサー使用) 8-40HP 販売中
| ユニットモデル | AOSZFA-4HP | AOSZFA-5HP | AOSZFA-6HP | AOSZFA-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| 凝縮空気出口タイプ | サイドエアアウトレット | 上部の空気出口 | |||||||||
| 蒸発温度/冷媒 | -40℃～0℃/R404A | ||||||||||
| 電力(V-Ph-Hz) | 200～230/3/60 /380～420/3/60 | ||||||||||
| コンプレッサー | タイプ | エマソンスクロールコンプレッサー | |||||||||
| 容量(P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| モデル | ZF13KQE-TF7 | ZF15KQE-TF7 | ZF18KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF41KQE-TF7 | ZF49KQE-TF7 | ZF54KQE-TF7 | |
| コンデンサーブレードと モーターパラメータ | ブランド | オリエント | ハイレ | ||||||||
| 番号 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 電力(W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 550W | |
| ファン仕様 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| 風量(m3/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| コンデンサ銅の仕様 | 内ねじめねじ | ||||||||||
| 結露面積(m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| コンデンサー銅管 | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25X21.65) | |
| リザーバー容量(L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| グローブバルブおよび溶接銅管の仕様 | 12 19 ねじ接続ポート | 16 28 溶接接続口 | 16 28 溶接接続口 | 19 35 溶接接続口 | |||||||
| 冷蔵倉庫の推奨冷蔵容量 温度範囲0~-18℃(m3) | 40～60 | 50～100 | 60～120 | 80～140 | 100～150 | 80～140 | 100～150 | 120～200 | 150～300 | 150～300 | |
| 冷却能力 | 蒸発温度 | 試験条件：戻り空気温度20℃、過冷却度OK。結露温度40℃ | |||||||||
| -40℃ | 2660 | 3380 | 4080 | 5050 | 6500 | 5050 | 6500 | 8290 | 9960 | 11350 | |
| -30℃ | 4270 | 5300 | 6410 | 7910 | 10500 | 7910 | 10500 | 13100 | 15700 | 17900 | |
| -20℃ | 6460 | 7930 | 9530 | 11950 | 15700 | 11950 | 15700 | 19400 | 23500 | 26800 | |
| -10℃ | 9370 | 11550 | 13800 | 17450 | 22700 | 17450 | 22700 | 28000 | / | / | |
| -5℃ | 11150 | 13750 | 16450 | 20800 | 27100 | 20800 | 27100 | 33400 | / | / | |
| 0℃ | 13100 | 16300 | 19550 | / | / | / | / | / | / | / | |
| 製品寸法：長さ×幅×高さ(mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| 製品寸法：長さ×幅×高さ(mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1645×1015×1290 | |
| 梱包寸法:長さ×幅×高さ(mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×855 | |
| 騒音dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| 正味重量(kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| 総重量(kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| スロットルデバイス | 熱式膨張弁(ユーザーご用意) | ||||||||||
| 温度式膨張弁モデルの使用を推奨します | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| 空冷クーラー推奨モデル | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| 注：ユニット設置時の冷却効果を確保するために、空冷器の仕様以上の銅管を使用することを推奨します。コンデンシングユニット接続時に可変径銅管使用可能！ | |||||||||||
| ユニットモデル | AOSZFIA-4HP | AOSZFIA-5HP | AOSZFIA-6HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-12HP | AOSZFIA-15HP | AOSZFIA-18HP | |
| 凝縮空気出口タイプ | サイドエアアウトレット | 上部の空気出口 | |||||||||
| 蒸発温度/冷媒 | -40℃～-5℃/R404A | ||||||||||
| 電力(V-Ph-Hz) | 380～420/3/50 | ||||||||||
| コンプレッサー | タイプ | エマソンスクロールコンプレッサー | |||||||||
| 容量(P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| モデル | ZFI20KQE-TFD | ZF¹23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| コンデンサーブレードと モーターパラメータ | ブランド | オリエント | ハイレ | ||||||||
| 番号 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 電力(W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| ファン仕様 | 500×148 | 500×148 | 500×148 | 500X×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| 風量(m3/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| コンデンサ銅の仕様 | めねじ | ||||||||||
| 結露面積(m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| コンデンサー銅管 | φ9(25X×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| リザーバー容量(L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| グローブバルブおよび溶接銅管の仕様 | 12 19 ねじ接続ポート | 16 28 溶接接続口 | 16 28 溶接接続口 | 19 35 溶接接続口 | 19 42 溶接接続口 | ||||||
| 冷蔵倉庫の推奨冷蔵容量 temperature 範囲0~-18℃(m3) | 40～60 | 50～100 | 60～120 | 80～140 | 100～150 | 80～140 | 100～150 | 120～200 | 150～300 | 200～400 | |
| 冷却能力 | 蒸発温度 | 試験条件：戻り空気温度20℃、過冷却度OK。結露温度40℃ | |||||||||
| -40℃ | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30℃ | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20℃ | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10℃ | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5℃ | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0℃ | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| 製品寸法：長さ×幅×高さ(mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| 製品寸法：長さ×幅×高さ(mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1830×1200×1390 | |
| 梱包寸法:長さ×幅×高さ(mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×860 | |
| 騒音dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| 正味重量(kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| 総重量(kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| スロットルデバイス | 熱式膨張弁(ユーザーご用意) | ||||||||||
| 温度式膨張弁モデルの使用を推奨します | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| 空冷クーラー推奨モデル | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| 注: ユニットの取り付け効果を確実に保つために、空冷器の仕様以上の銅パイプを使用することをお勧めします。凝縮ユニットに接続する場合、直径の異なる銅パイプを使用できます! | |||||||||||
