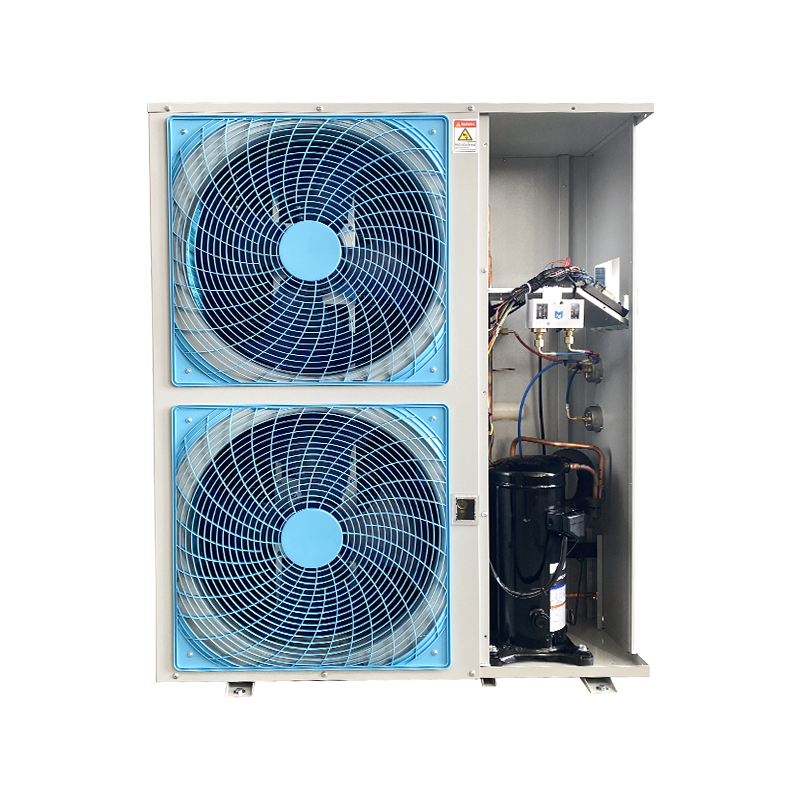

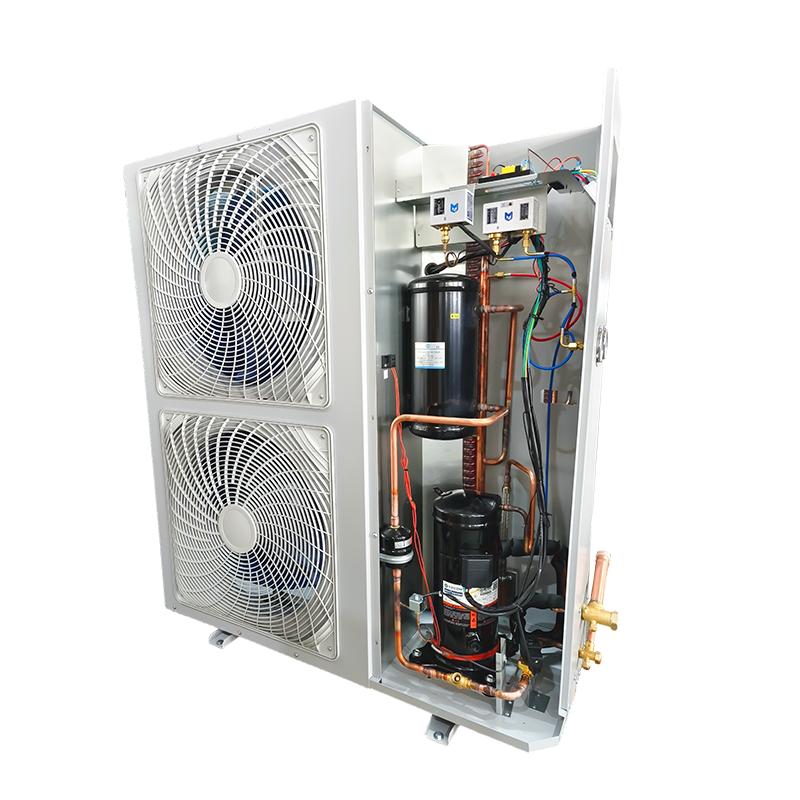

ユニットモデル		AOSZX-1.2HP	AOSZX-1.5HP	AOSZX-2HP	AOSZX-3HP	AOSZX-4HP	AOSZX-5HP
凝縮空気出口タイプ		サイドエアアウトレット
蒸発温度/冷媒		R404A
電力(V-Ph-Hz)		220～240/1/50
コンプレッサー	種類	スクロールコンプレッサー
	容量(P)	1.2	1.5	2	3	4	5
	モデル	XR22B-B1-101	XR28B-B1-101	XR38B-B1-101	XR52B-B1-101	XR72B-B1-101	XR91B-B1-101
コンデンサーブレードとモーターのパラメータ	ブランド	オリエント
	番号	1	1	1	1	1	2
	電力(W）	60	60	60	130	130	130
	ファン仕様	480X153	480X153	480X153	500X148	500X148	500X148
	風量(m3/h)	3500	3500	3500	5000	5000	5000X2
コンデンサーコッペの仕様		めねじ
結露面積(m²)		11	11	19	30	40	50
コンデンサー銅管		φ9(25X21.65)	φ9(25X21.65)	φ7(25X21.65)	φ7(25X21.65)	φ9(25X21.65)	φ7(25X21.65)
リザーバー容量（L）		3	3	3	5	5	8
グローブバルブおよび溶接銅管の仕様		6 12 ねじ接続ポート			10 16 ねじ接続ポート		12 19 ねじ接続ポート
液管電磁弁
サイトグラス
乾式フィルター
グローブバルブのブランド		ダン・アン
0~-18 C(m 3) の冷蔵温度範囲に推奨される冷蔵容量		10~15	10~15	15～20	20~50	40～60	50～100
冷却能力	蒸発温度	試験条件：戻り空気温度20℃、過冷却度0K。凝縮温度40℃
	-30℃	1013	1175	1577	2245	3146	3839
	-25℃	1282	1486	1995	2840	3981	4857
	-15℃	1974	2288	3071	4374	6129	7477
	-10℃	2411	2796	3752	5342	7488	9136
	-5℃	2924	3390	4550	6478	9081	11078
	0℃	3526	4088	5486	7811	10950	13358
	10℃	5079	5890	7903	11253	15774	19243
製品寸法：長さ×幅×高さ（mm）		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225
梱包寸法：縦×横×高さ(mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360
取付長さ×幅(mm)		725×410	725×410	725×410	725×410	725×410	725×410
騒音dB(A)		49.5	49.5	49.5	51	51	53
正味重量 (kg)		48	48	51	71	75	90
総重量(kg)		55	55	58	78	82	97
スロットルデバイス		熱式膨張弁 (ユーザーが用意)
温度式膨張弁モデルの使用を推奨します		TES2 2#	TES2 2#	TES2 3#	TES2 4#	TES2 5#	TGES6
空冷クーラー推奨モデル		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0
注：ユニット設置時の冷却効果を確保するため、空冷器の仕様以上の銅管を使用することを推奨します。凝縮ユニットに接続する場合、可変直径の銅パイプを使用可能

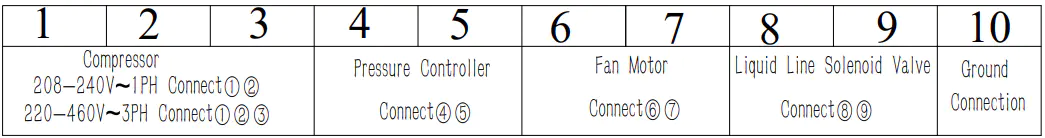

配線図

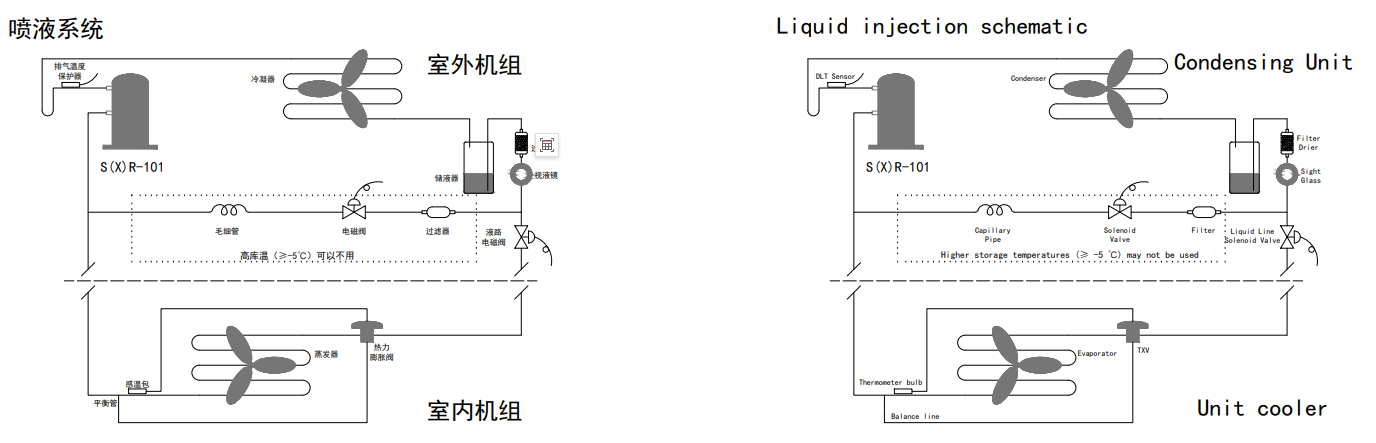

冷蔵・冷凍システムの概略図

ユニットモデル		AOSZXV-1.2HP	AOSZXV-1.5HP	AOSZXV-2HP	AOSZXV-3HP	AOSZXV-4HP	AOSZXV-5HP	AOSZXV-6H	AOSZXV-8HP	AOSZXV-10HP	AOSZXV-8HP	AOSZXV-10HP	AOSZXV-12HP	AOSZXV-15HP	AOSZXV-20HP
凝縮空気出口タイプ		サイドエアアウトレット									上部の空気出口
蒸発温度/冷媒		-40℃～0℃ /R404A
電力(V-Ph-Hz)		380～420/3/50 460/3/60													380/3/60
コンプレッサー	種類	スクロールコンプレッサー
	容量(P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	モデル	XFV09B-A1-181	XFV10B-A1-181	XFV15B-A1-181	XFV20B-A1-181	XFV28B-A1-181	XFV35B-A1-181	XFV42B-A1-181	XFV51B-A1-181	XFV72B-A1-181	XFV51B-A1-181	XFV72B-A1-181	XFV80B-A1-181	XFV100B-A1-181	XFV120B-A1-181
コンデンサーブレードとモーターパラメータ	ブランド	オリエント									ハイレ
	番号	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	電力(W)	60	60	60	130	130	130	130	130	130	230	420W	420W	550W	780W
	ファン仕様	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	風量(m3/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
コンデンサーコッペの仕様		めねじ
結露面積(m²)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
コンデンサー銅管		φ9(25X21.65)	φ9(25×21.65)	φ7(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ9(25X×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)
リザーバー容量(L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
グローブバルブおよび溶接銅管の仕様		6 12 ねじ接続ポート			10 16 ねじ接続ポート		12 19 ねじ接続ポート		16 28 溶接接続口		16 28 溶接接続口		19 35 溶接接続口		19 42 溶接接続
冷蔵倉庫の推奨冷蔵容量温度範囲0~-18℃(m3)		10~15	10~15	15～20	20~50	40～60	50～100	60～120	80～140	100～150	80～140	100～150	120～200	150～300	200～400
冷却能力(W)	蒸発温度	試験条件：戻り空気温度20℃、過冷却度OK、結露温度40℃
	-40℃	621	726	1018	1414	1916	2419	2890	3569	4963	3569	4963	5655	6911	8551
	-30℃	1011	1182	1658	2302	3121	3939	4706	5811	8083	5811	8083	9208	11255	13925
	-20℃	1575	1841	2583	3587	4862	6137	7333	9055	12594	9055	12594	14347	17535	21696
	-10℃	2339	2735	3836	5327	7221	9115	10891	13448	18704	13448	18704	21308	26044	32223
	0℃	3295	3851	5402	7502	10170	12837	15338	18939	26341	18939	26341	30009	36678	45380
製品寸法:長さ×幅×高さ(mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
製品寸法:長さ×幅×高さ(mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
梱包寸法:長さ×幅×高さ(mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
騒音dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
正味重量(kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
総重量(kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
スロットリングデバイス		熱式膨張弁(ユーザーご用意)
熱膨張弁モデルの使用を推奨します		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
空冷クーラー推奨モデル		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS403AD09.7	HS404AD11.9	HS404AD13.5	HS504AD16.5	HS504AD20.8
注：ユニット設置時の冷却効果を確保するために、空冷器の仕様以上の銅管を使用することを推奨します。コンデンシングユニット接続時に可変径銅管使用可能！

ユニットモデル		AOSZXL-1.2HP	AOSZXL-1.5HP	AOSZXL-2HP	AOSZXL-3HP	AOSZXL-4HP	AOSZXL-5HP	AOSZXL-6H	AOSZXL-8HP	AOSZXL-10HP	AOSZXL-8HP	AOSZXL-10HP	AOSZXL-12HP	AOSZXL-15HP	AOSZXL-20HP
凝縮空気出口タイプ		サイドエアアウトレット									上部の空気出口
蒸発温度/冷媒		-40℃～-5℃/R404A
電力(V-Ph-Hz)		380～420/3/50													380/3/60
コンプレッサー	種類	スクロールコンプレッサー
	容量(P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	モデル	XFL09B-A1-105	XFL10B-A1-105	XFL15B-A1-105	XFL20B-A1-105	XFL28B-A1-105	XFL35B-A1-105	XFL42B-A1-105	XFL51B-A1-105	XFL72B-A1-105	XFL51B-A1-105	XFL72B-A1-105	XFL80B-A1-105	XFL100B-A1-105	XFL120B-A1-105
コンデンサーブレードとモーターパラメータ	ブランド	オリエント									ハイレ
	番号	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	電力(W)	60	60	60	130	130	130	130	130	130	230	420	420	550	780
	ファン仕様	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	風量(m3/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
コンデンサーコッペの仕様		内部ねじ
結露面積(m²)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
コンデンサー銅管		φ9(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)
リザーバー容量(L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
グローブバルブおよび溶接銅管の仕様		6 12 ねじ接続ポート			10 16 ねじ接続ポート		12 19 ねじ接続ポート		16 28 溶接接続口		16 28 溶接接続口		19 35 溶接接続口		19 42 溶接接続ポート
冷蔵倉庫の推奨冷蔵容量温度範囲0~-18℃(m3)		10~15	10~15	15～20	20~50	40～60	50～100	60～120	80～140	100～150	80～140	100～150	120～200	150～300	200～400
冷却能力(W)	蒸発温度	試験条件：戻り空気温度20℃、過冷却度OK、結露温度40℃
	-40℃	621	726	1018	1414	1916	2419	2890	3569	4963	3569	4963	5655	6911	8551
	-30℃	1011	1182	1656	2302	3121	3939	4706	5811	8083	5811	8083	9208	11255	13925
	-25℃	1269	1484	2081	2890	3918	4945	5909	7296	10147	7296	10147	11560	14129	17481
	-15℃	1932	2258	3167	4399	5963	7527	8993	11104	15444	11104	15444	17595	21504	26606
	-10℃	2339	2735	3836	5327	7221	9115	10891	13448	18704	13448	18704	21308	26044	32223
	-5℃	2796	3268	4584	6367	8630	10894	13016	16072	22354	16072	22354	25467	31126	38511
製品寸法:長さ×幅×高さ(mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
製品寸法:長さ×幅×高さ(mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350X490X1510	1350X490X1510	1580X880X1180	1530X880X1090	1645X900X1170	1645X1015X1290	1830X1200X1390
梱包寸法:長さ×幅×高さ(mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970x855	970x860
騒音dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
正味重量(kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
総重量(kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
スロットルデバイス		熱式膨張弁 (ユーザーが用意)
温度式膨張弁モデルの使用を推奨します		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
空冷クーラー推奨モデル		HS401AJ01.8	HS401AJ01.8	HS401AJ01.8	HS401AJ02.5	HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
注：ユニット設置時の冷却効果を確保するために、空冷器の仕様以上の銅管を使用することを推奨します。コンデンシングユニット接続時に可変径銅管使用可能！

ユニットモデル		AOSZX-1.2HP	AOSZX-1.5HP	AOSZX-2HP	AOSZX-3HP	AOSZX-4HP	AOSZX-5HP	AOSZX-6H	AOSZX-8HP	AOSZX-10HP	AOSZX-8HP	AOSZX-10HP	AOSZX-12HP	AOSZX-15HP	AOSZX-20HP
凝縮空気出口タイプ		サイドエアアウトレット									上部の空気出口
蒸発温度/冷媒		-30℃～10℃/R404A
電力(V-Ph-Hz)		380～420/3/50 460/3/60													380/3/60
コンプレッサー	種類	スクロールコンプレッサー
	容量(P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	モデル	XR22B-A1-101	XR28B-A1-101	XR38B-A1-101	XR52B-A1-101	XR72B-A1-101	XR91B-A1-101	XR110B-A1-101	XR135B-A1-101	XR190B-A1-101	XR135B-A1-101	XR190B-A1-101	XR215B-A1-101	XR260B-A1-101	XR280B-A1-101
コンデンサーブレードとモーターパラメータ	ブランド	オリエント									ハイレ
	番号	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	電力(W)	60	60	60	130	130	130	130	130	130	230	420W	420W	550W	780W
	ファン仕様	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	風量(m3/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
コンデンサーコッペの仕様r		めねじ
結露面積(m²)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
コンデンサー銅管		φ9(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)
リザーバー容量(L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
グローブバルブおよび溶接銅管の仕様		6 12 ねじ接続ポート			10 16 ねじ接続ポート		12 19 ねじ接続ポート		16 28 溶接接続口		16 28 溶接接続口		19 35 溶接接続口		19 42 溶接接続 port
冷蔵倉庫の推奨冷蔵容量 temperature 0~-18℃(m3)の範囲		10~15	10~15	15～20	20~50	40～60	50～100	60～120	80～140	100～150	80～140	100～150	120～200	150～300	200～400
冷却能力	蒸発温度	試験条件：戻り空気温度20℃、過冷却度OK。結露温度40℃
	-30℃	1022	1190	1642	2236	3286	3850	4795	5904	8262	5904	8262	9415	11354	12096
	-25℃	1293	1505	2078	2829	4158	4886	6068	7471	10455	7471	10455	11914	14367	15307
	-15℃	1991	2317	3199	4355	6401	7598	9340	11501	16094	11501	16094	18340	22117	23563
	-10℃	2432	2831	3908	5321	7821	9330	11412	14052	19664	14052	19664	22408	27023	28789
	-5℃	2949	3433	4739	6453	9484	11357	13838	17039	23845	17039	23845	27172	32768	34910
	0℃	3556	4140	5714	7781	11436	13715	16687	20547	28753	20547	28753	32765	39513	42096
	10℃	5122	5963	8231	11209	16474	19596	24038	29596	41420	29596	41420	47200	56920	60642
製品寸法:長さ×幅×高さ(mm)		1000×440×575	1000×440×575	1000×440×57	1000×440×8	1000×440×8	1000×440×122	1000×440×122	1230×490×135	1230×490×135	1380×764×102	1344×764×922	1444×764×102	1444×894×112	1644×899×1222
製品寸法:長さ×幅×高さ(mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×129	1830×1200×1390
梱包寸法:長さ×幅×高さ(mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970x855	970×860
騒音dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
正味重量(kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
総重量(kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
スロットルデバイス		熱式膨張弁(ユーザーご用意)
温度式膨張弁モデルの使用を推奨します		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
空冷クーラー推奨モデル		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS403AD09.7	HS404AD11.9	HS404AD13.5	HS504AD16.5	HS504AD20.8
注：ユニット設置時の冷却効果を確保するために、空冷器の仕様以上の銅管を使用することをお勧めします。凝縮ユニットに接続する場合、直径の異なる銅パイプを使用できます!
